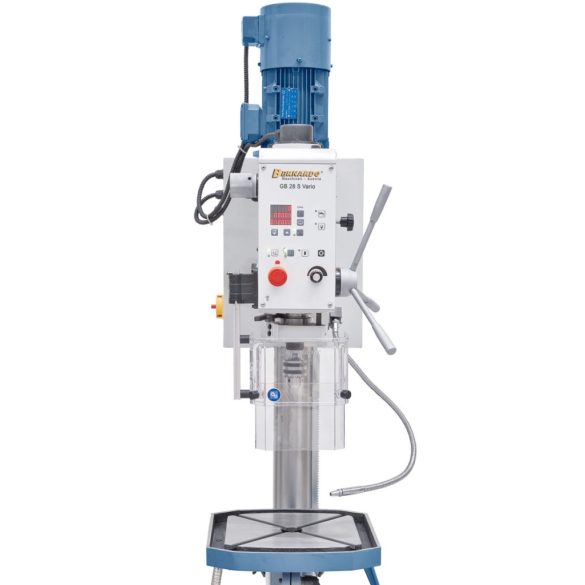

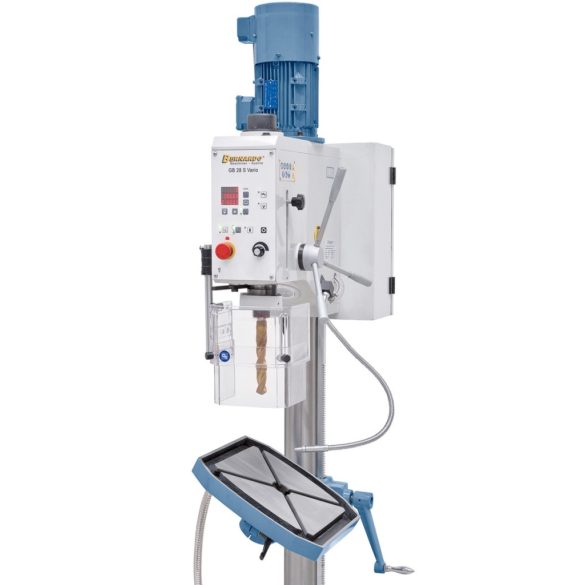

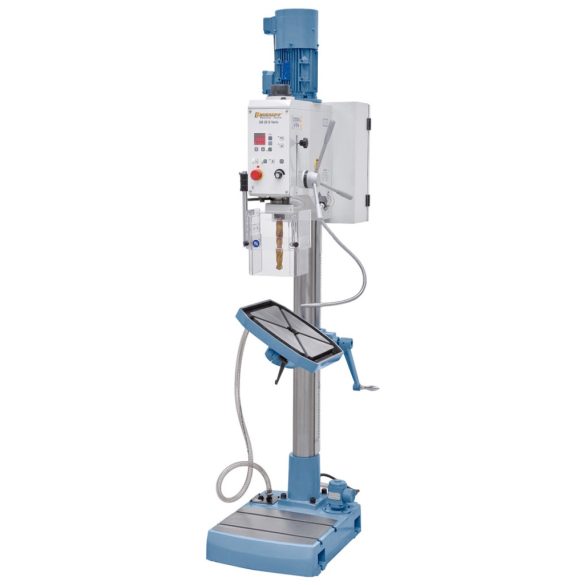

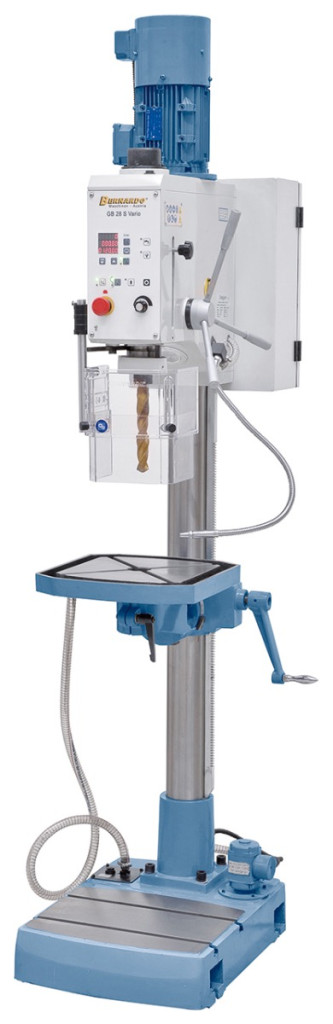

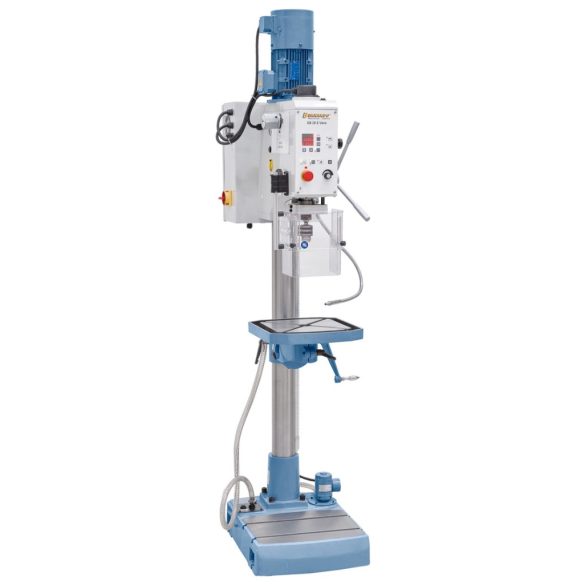

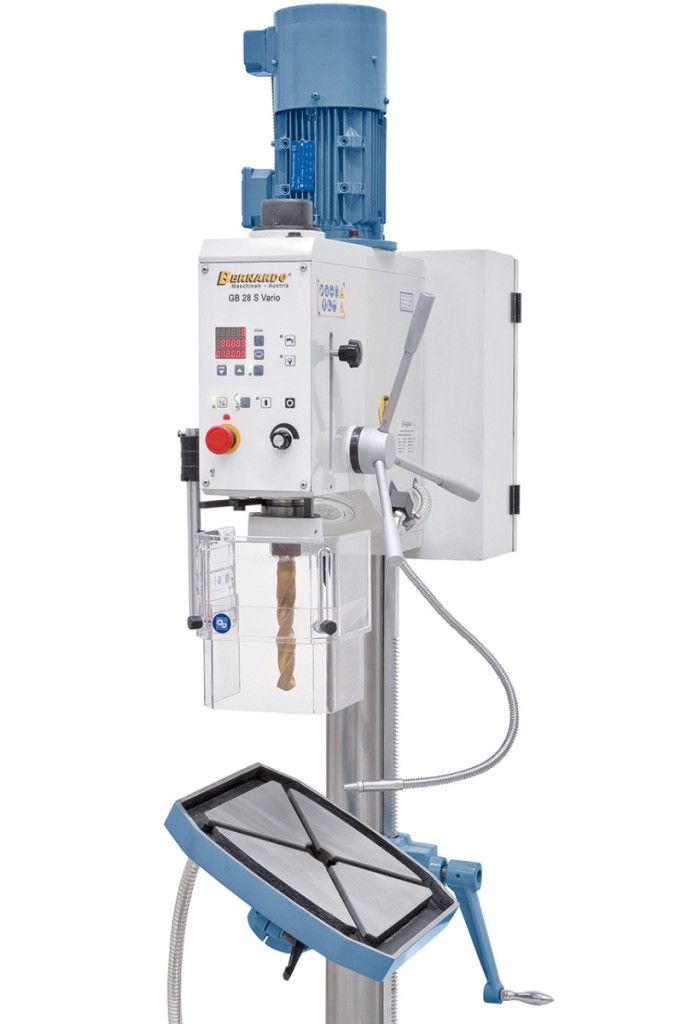

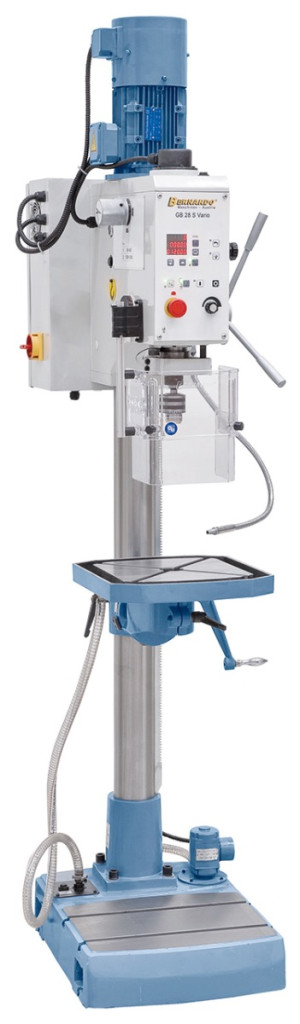

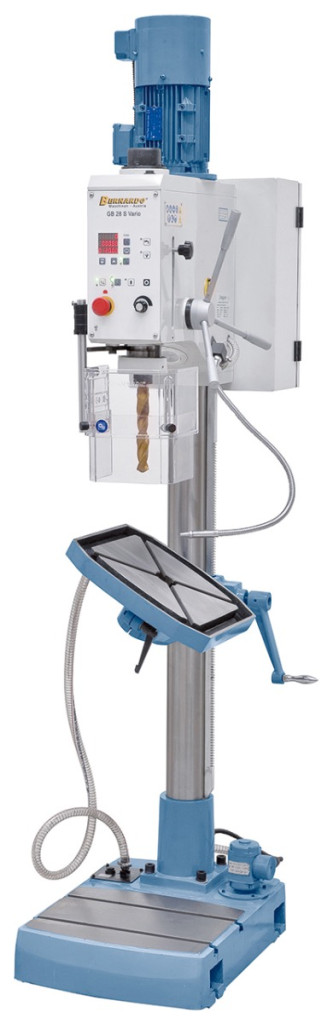

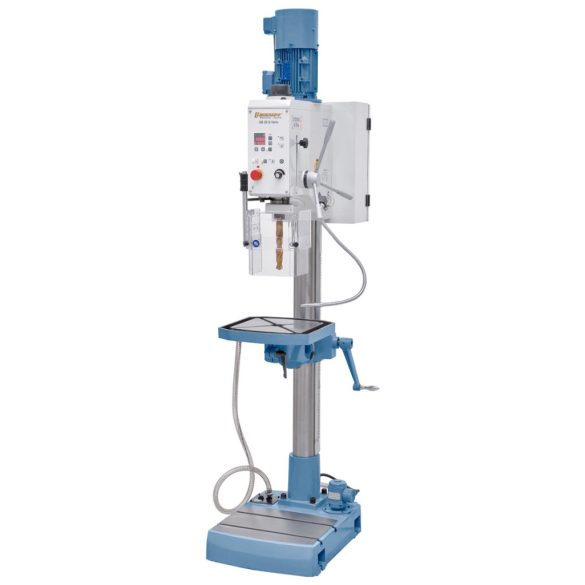

BERNARDO GB 28 S Vario oszlopos fúrógép

BERNARDO GB 28 S Vario oszlopos fúrógép

Fokozatmentesen szabályozható fordulatszám, ideális a kívánt forgácsolási sebesség beállításához.

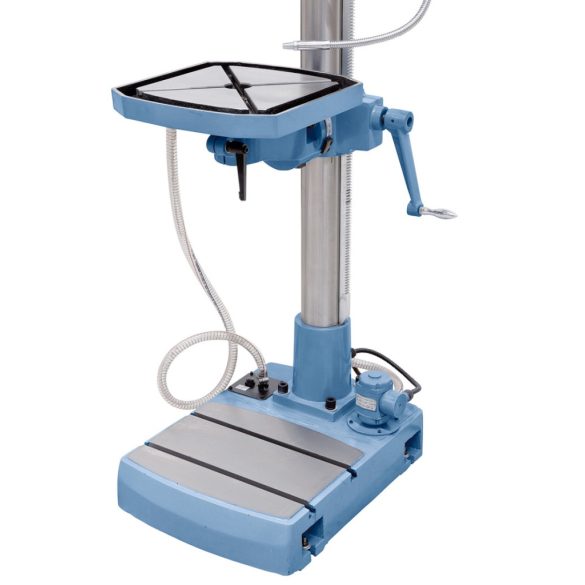

Kidolgozott géplábazat (420 x 340 mm) integrált hűtőanyag pumpával.

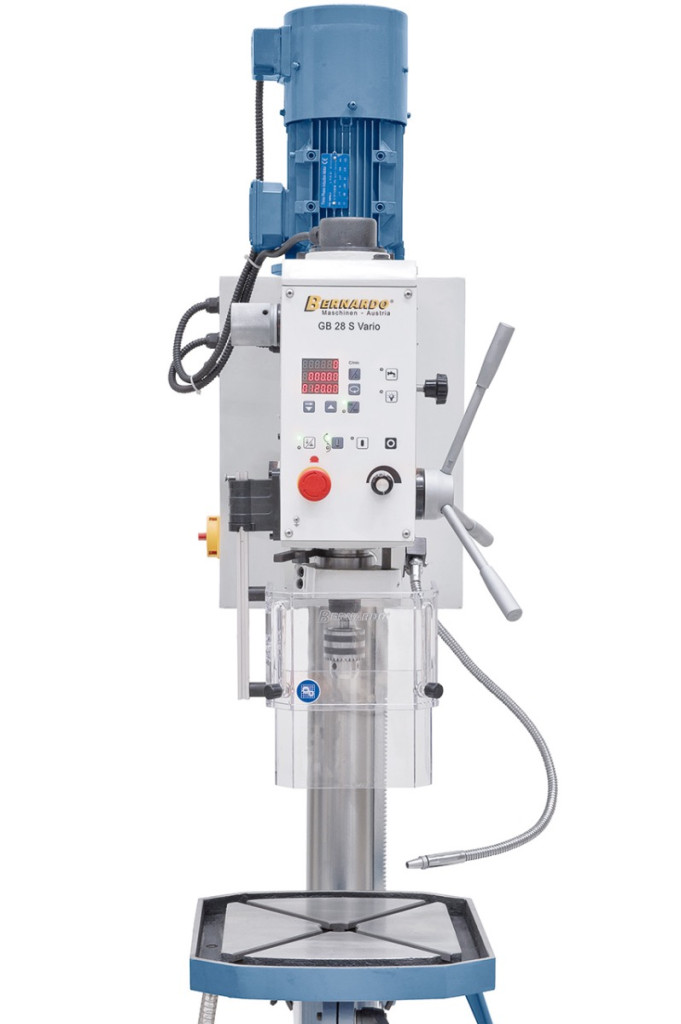

Beépített digitális kijelző a fordulatszám és a fúrásmélység kijelzéséhez.

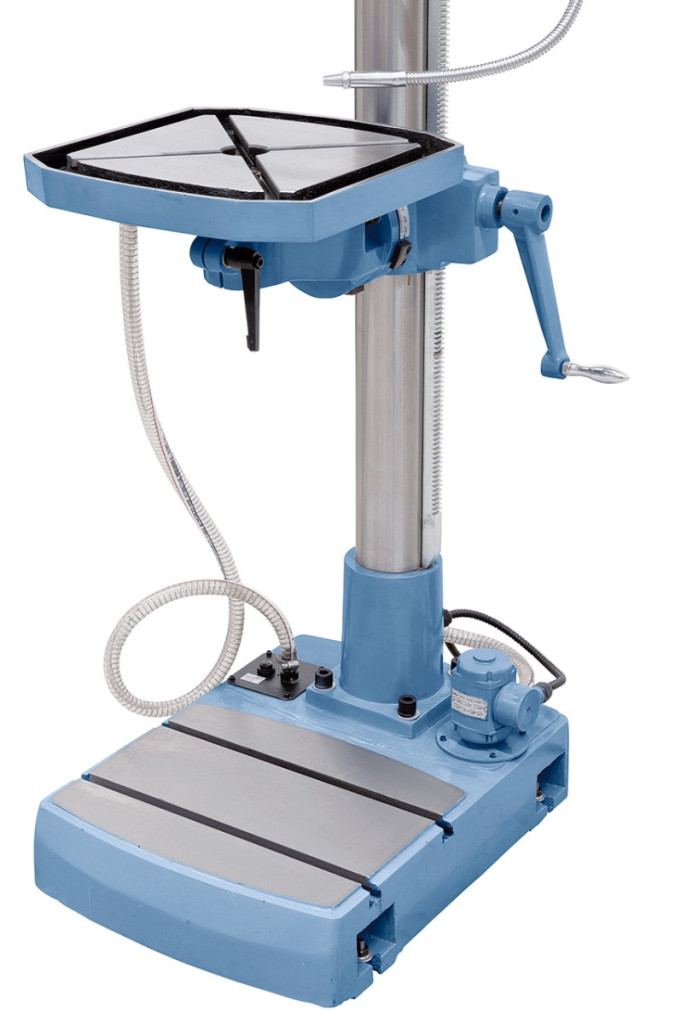

Masszív szürkeöntvény asztal elforgat- és elfordítható felfekvési felülettel.

Edzett és csiszolt fogaskerekek gondoskodnak a nyugodt menetről.

Garantált körmozgás pontosság ≤ 0,02 mm, a orsóhüvelyben mérve.

Felhasználóbarát alkalmazás a fóliabillentyűzet által.

Stabil és csiszolt acéloszlop, nagy igénybevételnek kitéve.

Sorozatszerűen automatikus szerszámkidobó és menetvágó berendezéssel.

Szállítási terjedelem:

Fogaskoszorú fúrótokmány 1 - 13 mm / B 16

Fúrótokmány tüske MK 3 / B 16

Szűkítőhüvely MK 3 / 2

Frekvenciaváltó Delta VFD

Automatikus szerszámkidobó

Hűtőanyag berendezés

Menetvágó berendezés

LED-géplámpa

Digitális fordulatszám mutató

Digitális fúrásmélység mutató

Állítható magasságú védőburkolat

Szállítható különtartozék:

Menetvágó készülék MK 4, M 3 - M 12 (cikkszám: 24-1091)

Sík- és kiesztergálófej-szett diam. 75 mm, inkl. fúrórudak (cikkszám: 25-1020)

Maró-szorítófogó-tokmány szett ER 40, MK 4, 3 - 25 mm (cikkszám: 26-1007)

Vízszintes és függőleges kerekasztal HV 6 (cikkszám: 27-1000)

Vízszintes és függőleges kerekasztal RT 5 (cikkszám: 27-1033)

Fél-univerzális-osztófej BS-0 (cikkszám: 27-1045)

Szorítószerszám szortiment 58-részes, 14 mm / M 12 (cikkszám: 28-1001)

Kéttengelyes-precíziós-gépsatu PTS 100 (cikkszám: 28-2033)

Gépsatu KV 125 (cikkszám: 28-2081)

Nagybefogású-gépsatu FJ 125 (cikkszám: 28-2086)

Éltapintó fényjelzővel SOE 20 L (cikkszám: 32-1061)

2-D-precíziós-központozókészülék (cikkszám: 32-1070)

10 részes preciziós szögmérő-készlet (cikkszám: 35-1000)

Párhuzamos alátét-tétel 28-részes (cikkszám: 35-1020)

Preciziós szögprizma, 30 x 48 x 102 mm (cikkszám: 35-1016)

18 db hullámos párhuzamos alátét (cikkszám: 35-1025)

Csigafúró HSS morzekónusszal tétel B, MK2, 14,5-30mm, 9-részes (cikkszám: 41-1051)

Szár-nagyolómaró HSS TIN-bevont (cikkszám: 42-1016)

Szármaró TiN-bevont, 20 részes (cikkszám: 41-1051)

HSS magfúró-szett, 14 - 24 mm, fúrás mélység 25 mm, 6-részes (cikkszám: 42-1020)

Kombi-marókazetta, TiN-bevont, 3 - 12 mm, 12-részes (cikkszám: 42-1022)

Síkmaró 75° - átmérő 80 mm - B 27 mm (cikkszám: 42-1085)

Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (cikkszám: 54-1206)

PARAMÉTEREK:

Cikkszám: 01-1288
Max. fúrási teljesítmény : 28 mm
Max. menetvágás : M16
Fúrótokmány: 1 – 13 mm / B 16
Morzekónusz: MK 3
Orsó fordulatszám / 2 fokozat: 90 – 980 / 1000 – 3000 ford./perc
Hatósugár : 250 mm
Orsó / asztal max. távolság : 780 mm
Orsó / alaplemez távolság: 1210 mm
Fúrási mélység : 135 mm
Oszlop átmérő: 98 mm
Asztal mérete / T-horony mérete: 375 x 375 mm / 14 mm
Munkafelület alaplemez : 420 x 340 mm
Motor leadott teljesítménye S1 100%: 1,5 KW / 400 V
Motor felvett teljesítménye S6 40% : 2,2 kW / 400 V
Gép méretei (Sz x Mé x Ma): 540 x 790 x 2130 mm
Kb. súly: 265 kg
